Извещатель пожарный ручной с встроенным изолятором короткого замыкания ИПР 513-11ИКЗ-А-R3 , кроме ручного включения сигнала пожарной тревоги, имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания.
- Артикул
- RBZ-301159
- Питание
- от АЛС
- Масса, г, не более
- 150
- Высота, мм, не более
- 88
- Ширина, мм, не более
- 86
- Глубина, мм, не более
- 45
- Средний срок службы, лет
- 10
- Степень защиты оболочки
- IP41
- Наличие встроенного изолятора
- Да
- Диапазон рабочих температур, °С
- от -35 до + 55
- Гарантийный срок эксплуатации, мес, не более
- 24
- Ток потребления извещателя из АЛС, мА, не более
- 0.7
- Сработка при усилии нажатия на кнопку, Н, не менее
- 25
- Ток потребления от АЛС при срабатывании изолятора, мА, не более
- 10

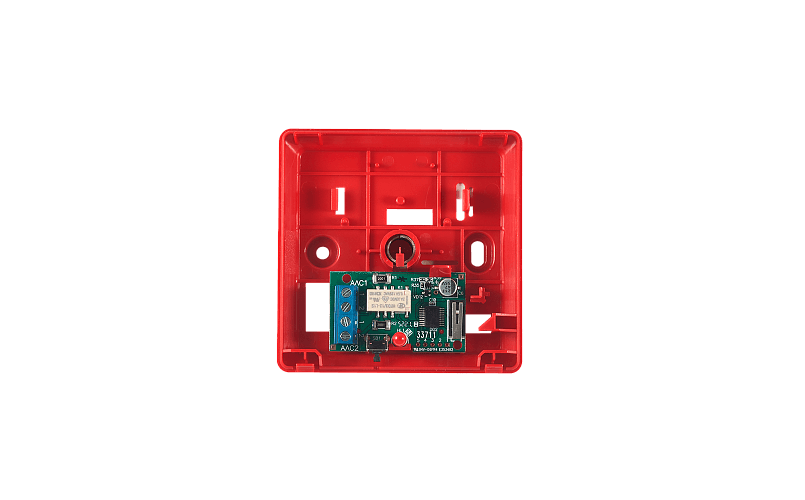

Извещатель пожарный ручной с встроенным изолятором короткого замыкания ИПР 513-11ИКЗ-А-R3 , кроме ручного включения сигнала пожарной тревоги, имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания. В системе занимает 1 адрес. Извещатель пожарный ручной передает сигнал «Пожар» на приемно-контрольный прибор при нажатии на кнопку извещателя. Конструкция извещателя рассчитана на многократное включение и выключение. Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания кнопки. Извещатель пожарный ручной адресный ИПР 513-11ИКЗ-А-R3 состоит из основания, корпуса и защитной крышки. На основании установлена плата с радиоэлементами и двухконтактные клеммные колодки АЛС1 и АЛС2 для подключения проводов адресной двухпроводной линии связи. При обнаружении в АЛС короткого замыкания извещатель разрывает цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм. Применение извещателей с встроенным изолятором короткого замыкания в АЛС позволяет: разрывать радиальную АЛС в месте установки извещателя, ближайшего к точке КЗ. Это локализует участок после извещателя и оставляет работоспособным участок АЛС между прибором и сработавшим извещателем; разрывать кольцевую АЛС между двумя местами установки извещателей. Это локализует участок между извещателями и оставляет работоспособными остальные участки АЛС. Для информации о режимах работы адресного ручного извещателя и исправной работы предусмотрен красный светодиод. Питание извещателя и передача сигнала «Пожар» осуществляются по АЛС. В системе извещатель занимает один адрес. Конструкция извещателя предусматривает возможность его пломбирования. Извещатель ИПР 513-11ИКЗ-А-R3 выпускается в корпусе красного цвета.
